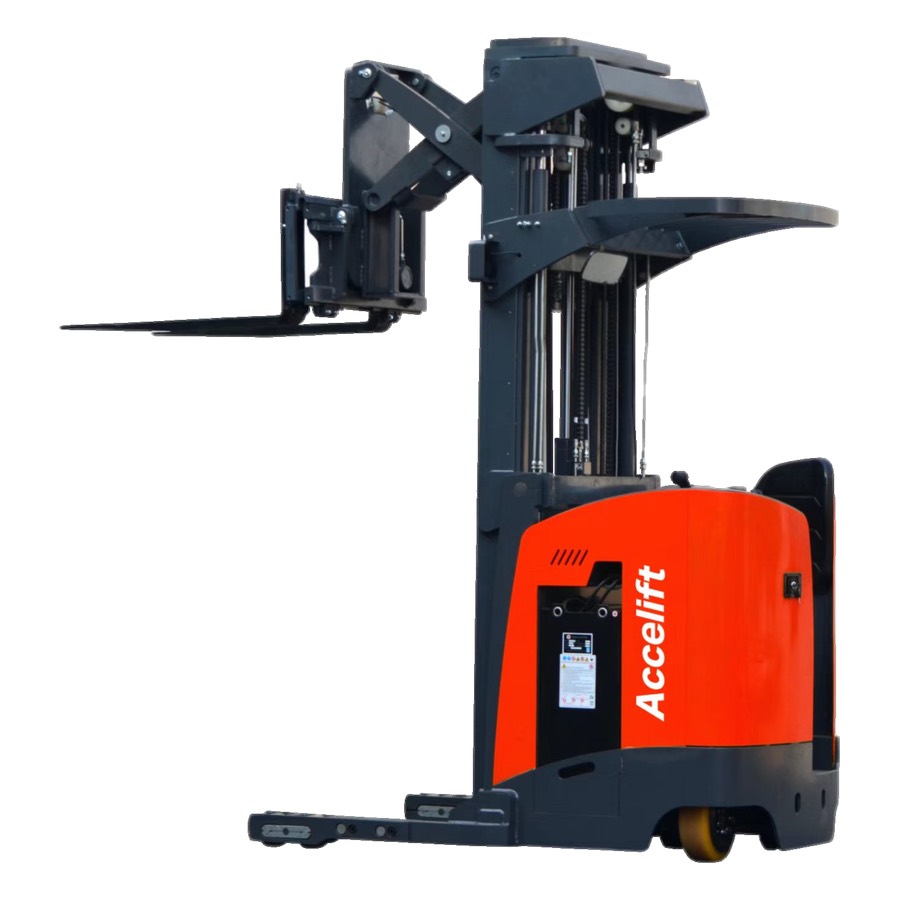

Elektryczny wózek wysokiego składowania QGB18X

Udźwig nominalny: 1800 kg
Wysokość podnoszenia: 5000 mm
Promień skrętu: 1905 mm
Akumulator: 48 / 420 V/Ah

Prosimy o zapytanie o cenę, czas realizacji, opcje akumulatorów lub pełną kartę katalogową. Sprzedaż bezpośrednio od producenta, możliwe wykonanie pod marką własną (OEM).

Zapytanie e-mail o ten model

Pobierz kartę katalogową PDF

Opis

Elektryczny wózek wysokiego składowania · z platformą

QGB18X (QGB1850X)

Elektryczny wózek wysokiego składowania (z platformą)

Wózek wysokiego składowania 1.8 t z platformą dla operatora, wysokością podnoszenia 5 m, cichym napędem AC wysokiej częstotliwości, elektronicznym wspomaganiem kierownicy i akumulatorem wysuwanym na bok. Wyposażony w sterownik Curtis.

1.8 t Udźwig nominalny	5000 mm Wysokość podnoszenia	1905 mm Promień skrętu	48 / 420 V/Ah Akumulator

Główne cechy

01	Wydajny i cichy napęd AC dużej mocy i wysokiej częstotliwości z bezstopniową regulacją prędkości i hamowaniem przeciwprądem. Zabezpieczenie i kompensacja temperaturowa utrzymują stabilną moc wyjściową.
02	Elektroniczne wspomaganie układu kierowniczego w standardzie: kierowanie jest lekkie i precyzyjne, operator mniej się męczy, a wózek automatycznie zwalnia na zakrętach.
03	Inteligentny wyświetlacz na platformie operatora pokazuje w czasie rzeczywistym kierunek i kąt skrętu koła napędowego oraz wyświetla kody usterek.
04	Otwarta konstrukcja komory pozwala wyjmować akumulator z boku, co przyspiesza wymianę i konserwację.
05	Układ hydrauliczny jest przeciwwybuchowy: nawet po pęknięciu przewodu olejowego maszt nie opadnie gwałtownie.
06	Zintegrowany inteligentny dyszel sterujący jest łatwy i wygodny w obsłudze.

Główne parametry techniczne

Parametr	Jednostka	QGB1850X
Charakterystyka
Agregat		Elektryczny
Obsługa		Z platformą
Udźwig nominalny	Q (kg)	1800
Środek ciężkości ładunku	c (mm)	500
Odległość od osi do czoła wideł	x (mm)	375
Rozstaw osi	y (mm)	1618
Masa własna z akumulatorem	kg	3870
Koła / ogumienie
Typ kół		Poliuretan (PU)
Wymiary koła napędowego	Φ × w (mm)	Φ343 × 132
Rozmiar kół tylnych	Φ × w (mm)	Φ125 × 82
Liczba kół przednich/tylnych (x = napędowe)		1x, 2/4
Rozstaw kół przednich	b10 (mm)	735
Rozstaw kół tylnych	b11 (mm)	1260

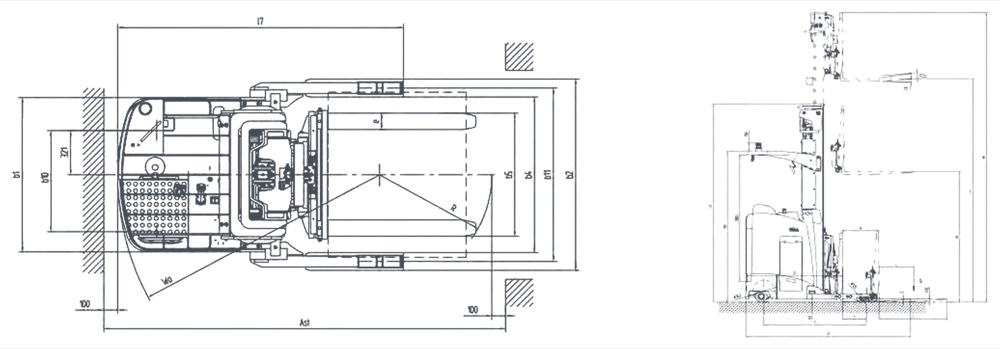

Wymiary
Pochylenie masztu/karetki wideł, do przodu/do tyłu	a/b (°)	2/4
Wysokość masztu opuszczonego	h1 (mm)	2449
Wolny skok	h2 (mm)	1350
Podnoszenie	h3 (mm)	5000
Wysokość masztu wysuniętego	h4 (mm)	6120
Wysokość daszka ochronnego (kabina)	h6 (mm)	2386
Wysokość wideł po opuszczeniu	h13 (mm)	50
Długość całkowita	l1 (mm)	2597
Długość do czoła wideł	l2 (mm)	1527
Szerokość całkowita	b1/b2 (mm)	1120/1390
Wymiary wideł	s/e/l (mm)	40/120/1070
Szerokość wideł	b5 (mm)	240–910
Odległość między ramionami podporowymi/powierzchniami ładunkowymi	b4 (mm)	1130
Zakres wysuwu masztu	l4 (mm)	570
Min. prześwit	m2 (mm)	46
Szerokość korytarza z paletą 1000 × 1200 w poprzek wideł	Ast (mm)	2970
Szerokość korytarza z paletą 800 × 1200 wzdłuż wideł	Ast (mm)	3020
Min. promień skrętu	Wa (mm)	1905
Długość z ramionami kół	l7 (mm)	2074
Osiągi
Prędkość jazdy z ładunkiem/bez ładunku	km/h	9/9.5
Prędkość podnoszenia z ładunkiem/bez ładunku	mm/s	190/240
Prędkość opuszczania z ładunkiem/bez ładunku	mm/s	300/340
Prędkość wysuwu masztu z ładunkiem/bez ładunku	mm/s	100/110
Maks. zdolność pokonywania wzniesień z ładunkiem/bez ładunku	%	6/10
Hamulec roboczy		Elektromagnetyczny
Silnik / akumulator
Silnik napędowy, moc 60-minutowa	kW	6
Moc znamionowa silnika podnoszenia przy S3 15%	kW	11
Napięcie/pojemność znamionowa akumulatora	V/Ah	48/420
Masa akumulatora (±5%)		700
Inne
Rodzaj sterowania napędem		Sterowanie prędkością AC
Poziom hałasu przy uchu operatora	dB(A)	≤ 75
