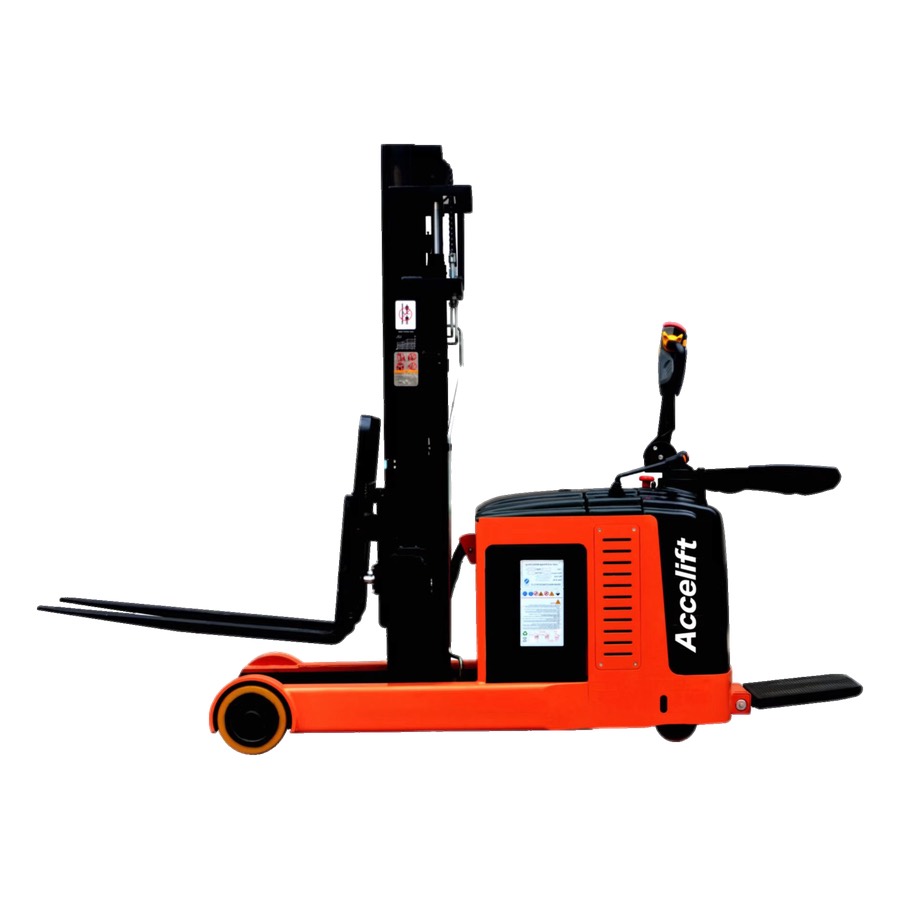

Elektryczny wózek podnośnikowy z wysuwem Q20GA

Udźwig nominalny: 2000 kg
Wysokość podnoszenia: 3000 / 6000 mm
Promień skrętu: 1800 / 2220 mm
Akumulator: 24 / 280 V/Ah

Prosimy o zapytanie o cenę, czas realizacji, opcje akumulatorów lub pełną kartę katalogową. Sprzedaż bezpośrednio od producenta, możliwe wykonanie pod marką własną (OEM).

Zapytanie e-mail o ten model

Pobierz kartę katalogową PDF

Opis

Elektryczny wózek podnośnikowy z wysuwem · z platformą

Q2030GA / Q2060GA

Elektryczny wózek podnośnikowy z wysuwem (z platformą)

Wózek wysokiego składowania 2 t z platformą dla operatora w dwóch wersjach: Q2030GA podnosi na 3 m, a Q2060GA na 6 m. Oba zasila akumulator 24 V / 280 Ah, a wyposażenie obejmuje sterownik Curtis, importowany sterownik AC i importowaną przekładnię pionową.

2000 kg Udźwig nominalny	3000 / 6000 mm Wysokość podnoszenia	1800 / 2220 mm Promień skrętu	24 / 280 V/Ah Akumulator

Główne cechy

01	Importowany sterownik AC i importowana pionowa przekładnia zapewniają płynny i wydajny napęd.
02	Sterownik sam się diagnozuje: podłączony do niego ręczny tester wyświetla kod usterki, dzięki czemu technik szybko i trafnie ustala przyczynę.
03	Do pracy wewnątrz kontenerów i wszędzie tam, gdzie wysokość jest ograniczona, dostępna jest konfiguracja z wolnym skokiem.
04	Duże koło przednie podnosi podwozie, a dodatkowe koła po obu stronach koła napędowego pomagają pokonywać przeszkody, zachowując stabilność i zwrotność.
05	Ogranicznik podnoszenia jest w standardzie: gdy widły osiągną górne położenie, zasilanie podnoszenia jest automatycznie odcinane, a wózek płynnie się zatrzymuje, co zapobiega wypadkom wskutek przekroczenia zakresu ruchu.

Główne parametry techniczne

Parametr	Jednostka	Q2030GA	Q2060GA
Charakterystyka
Agregat		Elektryczny
Obsługa		Z platformą
Udźwig nominalny	Q (kg)	2000
Środek ciężkości ładunku	c (mm)	500
Odległość od osi do czoła wideł	x (mm)	324
Rozstaw osi	y (mm)	1554
Masa własna z akumulatorem	kg	2580	3020
Koła / ogumienie
Typ kół		Poliuretan (PU)
Wymiary koła napędowego	Φ × w (mm)	Φ250 × 127 (PU)
Rozmiar kół nośnych	Φ × w (mm)	Φ250 × 120
Koła dodatkowe (wymiary)	Φ × w (mm)	Φ149 × 60
Liczba kół przednich/tylnych (x = napędowe)		1, 4/2
Rozstaw kół, strona napędu	b10 (mm)	665
Rozstaw kół, strona ładunku	b11 (mm)	976

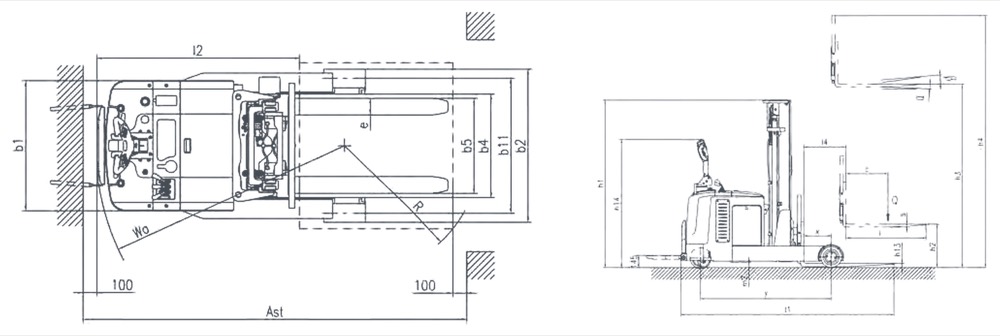

Wymiary
Pochylenie masztu/karetki wideł, do przodu/do tyłu	a/b (°)	3/5
Wysokość masztu opuszczonego	h1 (mm)	1995	2690
Wolny skok	h2 (mm)	0	1805
Podnoszenie	h3 (mm)	3000	6000
Wysokość masztu wysuniętego	h4 (mm)	3860	6920
Wysokość całkowita (z dyszlem), min./maks.	h14 (mm)	1075/1502
Wysokość opuszczonych wideł	h13 (mm)	40
Długość całkowita	l1 (mm)	2530
Długość do czoła wideł	l2 (mm)	1460
Szerokość całkowita	b1/ b2 (mm)	940/1100
Wymiary wideł	s/e/l (mm)	40/120/1070
Szerokość wideł	b5 (mm)	240–715
Odległość między ramionami podporowymi/powierzchniami ładunkowymi	b4 (mm)	746
Zakres wysuwu masztu	l4 (mm)	500
Min. prześwit	m2 (mm)	52
Szerokość korytarza z paletą 1000 x 1200 w poprzek wideł	Ast (mm)	2765/3185
Szerokość korytarza z paletą 800 x 1200 wzdłuż wideł	Ast (mm)	2730/3150
Min. promień skrętu	Wa (mm)	1800/2220
Osiągi
Prędkość jazdy z ładunkiem/bez ładunku	km/h	5.2/5.5
Prędkość podnoszenia z ładunkiem/bez ładunku	mm/s	115/170
Prędkość opuszczania z ładunkiem/bez ładunku	mm/s	165/145
Maksymalna zdolność pokonywania wzniesień z ładunkiem/bez ładunku	%	6/8
Hamulec roboczy		Elektromagnetyczny
Silnik / akumulator
Silnik napędowy, moc 60-minutowa	kW	3
Moc znamionowa silnika podnoszenia przy S3 15%	kW	4.5
Napięcie/pojemność znamionowa akumulatora	V/Ah	24/280
Masa akumulatora (± 5%)	kg	275
Inne
Rodzaj sterowania napędem		Sterowanie prędkością AC
Poziom hałasu przy uchu operatora	dB(A)	≤ 75
