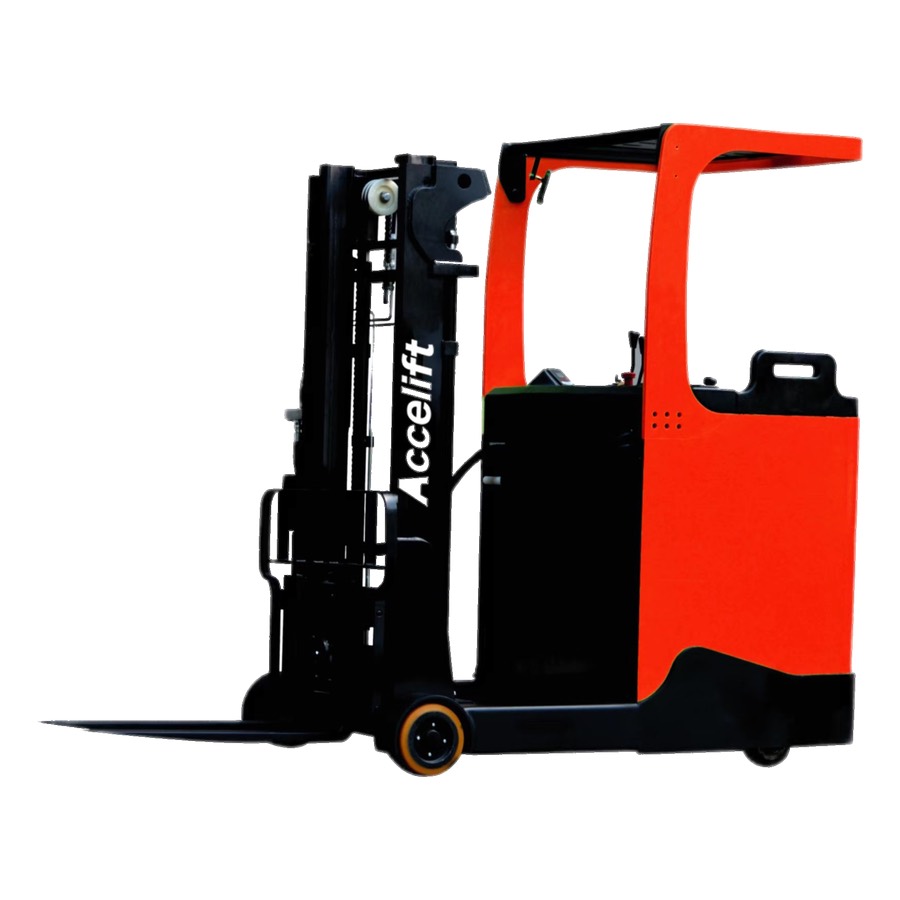

Elektryczny wózek wysokiego składowania Q15GB

Udźwig nominalny: 1500 kg
Wysokość podnoszenia: 3000–7200 mm
Promień skrętu: 1830 mm
Akumulator: 48 / 420 V/Ah

Prosimy o zapytanie o cenę, czas realizacji, opcje akumulatorów lub pełną kartę katalogową. Sprzedaż bezpośrednio od producenta, możliwe wykonanie pod marką własną (OEM).

Zapytanie e-mail o ten model

Pobierz kartę katalogową PDF

Opis

Elektryczny wózek wysokiego składowania · z platformą

Q1530GB / Q1545GB / Q1572GB

Elektryczny wózek wysokiego składowania (z platformą)

Wózek wysokiego składowania (reach truck) 1.5 t z platformą dla operatora, do regałów w wąskich korytarzach, z trzema wariantami masztu: 3.0, 4.5 i 7.2 m. Składuje palety w korytarzach o szerokości od ok. 2.9 m; opcjonalnie dostępny jest akumulator litowo-jonowy i sterownik Curtis.

1.5 t Udźwig nominalny	3000–7200 mm Wysokość podnoszenia	1830 mm Promień skrętu	48 / 420 V/Ah Akumulator

Główne cechy

01	Sterownik sam się diagnozuje: po podłączeniu ręcznego testera kod usterki pojawia się na jego ekranie, dzięki czemu technik szybko i trafnie ustala przyczynę.
02	Duże koło przednie podnosi podwozie, a dodatkowe koła po obu stronach koła napędowego pomagają pokonywać przeszkody, zachowując stabilność i zwrotność.
03	Pedał bezpieczeństwa pozwala na jazdę tylko wtedy, gdy operator stoi na pedale; gdy zdejmie z niego stopę, wózek się zatrzymuje.
04	Oparcie na stanowisku operatora i podłokietnik na górnej osłonie zapewniają podparcie i zmniejszają zmęczenie podczas długiej zmiany.
05	Jednoczęściowe kute widły pochylają się do przodu i do tyłu, a hakowa płyta widłowa pozwala operatorowi regulować rozstaw wideł w lewo i w prawo, co ułatwia precyzyjne odkładanie ładunku.
06	Opcjonalnie dostępny jest akumulator litowo-jonowy i sterownik Curtis. Prosimy zapytać o konfigurację dopasowaną do Państwa regałów i systemu zmianowego.

Główne parametry techniczne

Parametr	Jednostka	Q1530GB	Q1545GB	Q1572GB
Charakterystyka
Agregat		Elektryczny
Obsługa		Z platformą
Udźwig nominalny	Q (kg)	1500
Środek ciężkości ładunku	c (mm)	500
Odległość od osi do czoła wideł	x (mm)	395	314	314
Rozstaw osi	y (mm)	1460
Masa własna z akumulatorem	kg	2850	3390	3660
Koła / ogumienie
Typ kół		Poliuretan (PU)
Wymiary koła napędowego	Φ x w (mm)	Φ343 × 130
Rozmiar kół nośnych	Φ x w (mm)	Φ250 × 120
Koła dodatkowe (wymiary)	Φ x w (mm)	Φ178 × 73
Liczba kół przednich/tylnych (x = napędowe)		1, 2/2
Rozstaw kół, strona napędu	b10 (mm)	755
Rozstaw kół, strona ładunku	b11 (mm)	1038
Wymiary
Pochylenie masztu / karetki wideł, do przodu/do tyłu	a/b (°)	3/5
Wysokość masztu opuszczonego	h1 (mm)	2044	2165	3065
Wolny skok	h2 (mm)	0	1320	2220
Podnoszenie	h3 (mm)	3000	4500	7200
Wysokość masztu wysuniętego	h4 (mm)	3840	5340	8040
Wysokość całkowita (z dyszlem)	h14 (mm)	2240
Wysokość wideł po opuszczeniu	h13 (mm)	35
Długość całkowita	l1 (mm)	2350
Długość do czoła wideł (długość wideł)	l2 (mm)	1400
Szerokość całkowita	b1/b2 (mm)	1158/1168
Wymiary wideł	s/e/l (mm)	35/100/950
Szerokość wideł	b5 (mm)	200–775
Odległość między ramionami podporowymi / powierzchniami ładunkowymi	b4 (mm)	808
Zakres wysuwu masztu	l4 (mm)	570
Min. prześwit	m2 (mm)	56
Szerokość korytarza, paleta 1000 × 1200 w poprzek wideł	Ast (mm)	2890	2900	2900
Szerokość korytarza, paleta 800 × 1200 wzdłuż wideł	Ast (mm)	2940	2950	2950
Min. promień skrętu	Wa (mm)	1830
Długość z ramionami kół	l7 (mm)	1940
Osiągi
Prędkość jazdy z ładunkiem/bez ładunku	(km/h)	8.5/9
Prędkość podnoszenia z ładunkiem/bez ładunku	(mm/s)	180/330
Prędkość opuszczania z ładunkiem/bez ładunku	(mm/s)	220/240
Prędkość wysuwu masztu z ładunkiem/bez ładunku	(mm/s)	120/100
Maks. zdolność pokonywania wzniesień z ładunkiem/bez ładunku	(%)	10/15
Hamulec roboczy		Elektromagnetyczny
Silnik / akumulator
Silnik napędowy, moc 60-minutowa	(kW)	6
Moc znamionowa silnika podnoszenia przy S3 15%	(kW)	7.7
Napięcie / pojemność znamionowa akumulatora	(V/Ah)	48/420
Masa akumulatora (± 5%)	(kg)	700
Inne
Rodzaj sterowania napędem		Sterowanie prędkością AC (AC)
Poziom hałasu przy uchu operatora	(dB(A))	≤ 70
