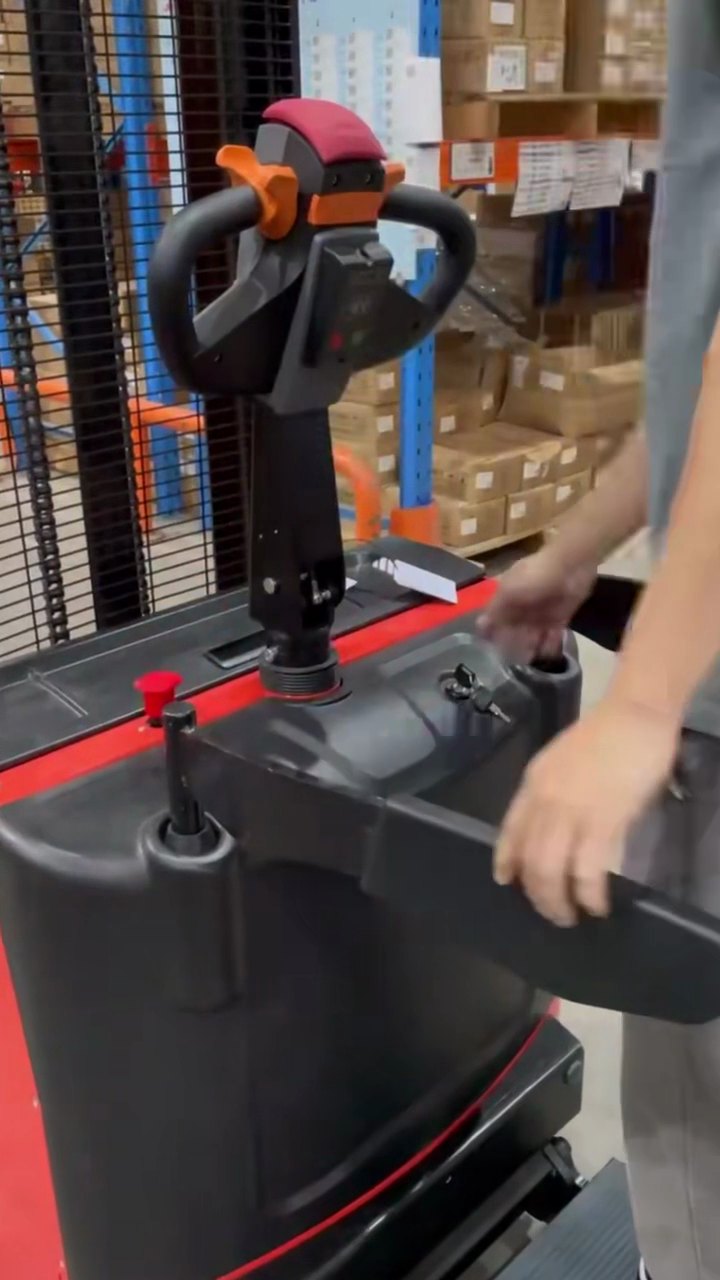

Elektryczny wózek podnośnikowy (z platformą) CL15E

Udźwig nominalny: 1500 kg
Wysokość podnoszenia: 1600-3600 mm
Promień skrętu: 1570 mm
Poziom hałasu: ≤70 dB(A)

Prosimy o zapytanie o cenę, czas realizacji, opcje akumulatorów lub pełną kartę katalogową. Sprzedaż bezpośrednio od producenta, możliwe wykonanie pod marką własną (OEM).

Zapytanie e-mail o ten model

Pobierz kartę katalogową PDF

Opis

Elektryczny wózek podnośnikowy · z platformą dla operatora

CL1516E / CL1526E / CL1532E / CL1536E

Elektryczny wózek podnośnikowy (z platformą)

Seria kompaktowych wózków podnośnikowych z platformą dla operatora, z napędem z silnikiem z magnesami trwałymi, wąskim masztem jednołańcuchowym zapewniającym operatorowi szerokie pole widzenia i wbudowanym prostownikiem — do małych, ciasnych magazynów.

1.5 t Udźwig nominalny	1600-3600 mm Wysokość podnoszenia	1570 mm Promień skrętu	≤70 dB(A) Poziom hałasu

Główne cechy

01	Napęd z silnikiem z magnesami trwałymi jest kompaktowy, lekki i wysokosprawny, z niskimi stratami.
02	Wbudowany prostownik to dodatkowa wygoda dla klientów.
03	Pojedynczy łańcuch i wąski maszt zapewniają operatorowi szerokie pole widzenia i bezpieczną pracę.
04	Niezawodny agregat hydrauliczny dużej mocy zapewnia równomierne i mocne podnoszenie ładunku.
05	Bezobsługowe akumulatory można wymienić bez dodatkowych narzędzi, co zwiększa wygodę.
06	Kompaktowa bryła i mniejsza szerokość korytarza roboczego sprawdzają się w różnego rodzaju małych, ciasnych magazynach.

Główne parametry techniczne

Parametr	Jednostka	CL1516E	CL1526E	CL1532E	CL1536E
Charakterystyka
Agregat		Elektryczny
Obsługa		Z platformą
Nominalny ciężar holowany	Q (t)	1.5
Środek ciężkości ładunku	c (mm)	600
Odległość od osi do czoła wideł	x (mm)	695
Rozstaw osi	y (mm)	1148
Masa własna z akumulatorem	kg	620	685	715	735
Koła / ogumienie
Typ kół		PU
Wymiary koła napędowego	Φ×w (mm)	Φ210×75
Rozmiar kół nośnych	Φ×w (mm)	Φ80×70
Koła dodatkowe	Φ×w (mm)	Φ115×55
Koła: przednie/tylne (x=napędowe)		1x,2/4
Rozstaw kół, strona napędu	b10 (mm)	646
Rozstaw kół, strona ładunku	b11 (mm)	410/535
Wymiary
Wysokość masztu opuszczonego	h1 (mm)	2006	1786	2086	2286
Podnoszenie	h3 (mm)	1600	2600	3200	3600
Wysokość masztu wysuniętego	h4 (mm)	2015	3043	3643	4043
Wysokość całkowita (z dyszlem)	h14 (mm)	1040/1415
Wysokość w pozycji opuszczonej	h13 (mm)	86
Długość całkowita	l1 (mm)	1930
Długość do czoła wideł	l2 (mm)	780
Szerokość całkowita	b1/b2 (mm)	808
Wymiary wideł	s/e/l (mm)	60/160/1150
Szerokość wideł	b5 (mm)	570/695
Min. prześwit	m2 (mm)	26
Szerokość korytarza, paleta 1000×1200 w poprzek wideł	Ast (mm)	2410
Szerokość korytarza, paleta 800×1200 wzdłuż wideł	Ast (mm)	2430
Min. promień skrętu	Wa (mm)	1570
Osiągi
Prędkość jazdy z ładunkiem/bez ładunku	km/h	4.2/4.5
Prędkość podnoszenia z ładunkiem/bez ładunku	mm/s	85/140
Prędkość opuszczania z ładunkiem/bez ładunku	mm/s	110/90
Maksymalna zdolność pokonywania wzniesień z ładunkiem/bez ładunku	%	3/6
Hamulec roboczy		Elektromagnetyczny
Napęd
Silnik napędowy, moc 60-minutowa	kW	0.75
Moc znamionowa silnika podnoszenia przy S3 15%	kW	2.2
Napięcie/pojemność znamionowa akumulatora	V/Ah	2×12/120
Masa akumulatora	kg	2×35
Inne
Rodzaj sterowania napędem		DC
Poziom hałasu przy uchu operatora	dB(A)	≤70
