Elektryczny wózek podnośnikowy CL15JB

Udźwig nominalny: 1500 kg
Wysokość podnoszenia: 3000 mm
Promień skrętu: 1405 mm
Poziom hałasu: ≤70 dB(A)

Prosimy o zapytanie o cenę, czas realizacji, opcje akumulatorów lub pełną kartę katalogową. Sprzedaż bezpośrednio od producenta, możliwe wykonanie pod marką własną (OEM).

Zapytanie e-mail o ten model

Pobierz kartę katalogową PDF

Opis

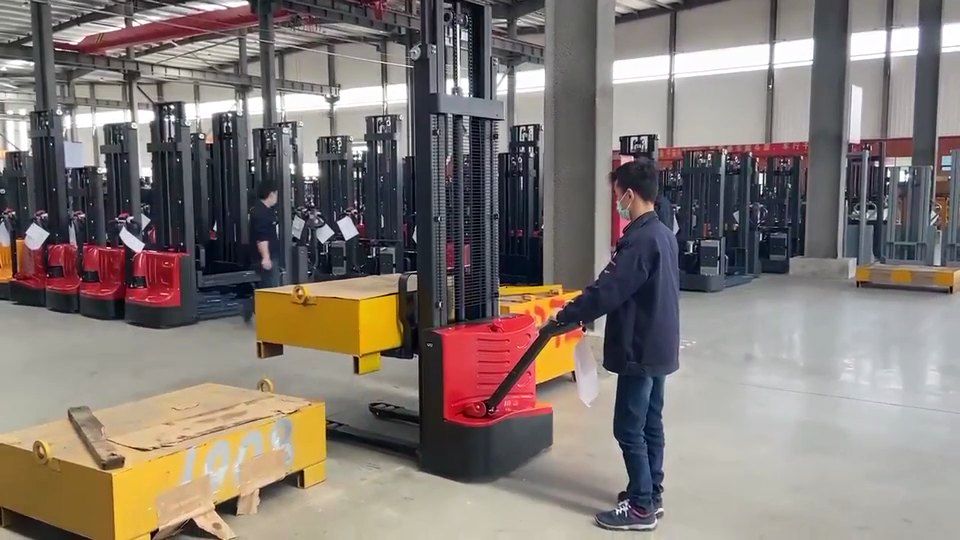

Elektryczny wózek podnośnikowy · prowadzony

CL1530JB

Elektryczny wózek podnośnikowy (prowadzony)

Prowadzony wózek podnośnikowy z żebrami wzmacniającymi między masztem wewnętrznym i zewnętrznym, zapewniającymi stabilne podnoszenie bez przechyłów, z bocznym układem napędu do ciasnych przestrzeni i importowanym z Niemiec wodoodpornym mikroprzełącznikiem do pracy w trudnych warunkach.

1.5 t Udźwig nominalny	3000 mm Wysokość podnoszenia	1405 mm Promień skrętu	≤70 dB(A) Poziom hałasu

Główne cechy

01	Żebra wzmacniające między masztem wewnętrznym a zewnętrznym zapobiegają pochylaniu się masztu do przodu podczas podnoszenia ładunku, co poprawia stabilność wózka.
02	Importowany z Niemiec wodoodporny mikroprzełącznik sprawdza się w zimnie, wilgoci, zapyleniu i innych trudnych warunkach.
03	Stacyjka, wskaźnik naładowania, przyciski podnoszenia/opuszczania i przełącznik jazdy żółwiej są zintegrowane z dyszlem, co ułatwia obsługę.
04	Dyszel wyposażono w wysokiej jakości sprężynę gazową, która po zwolnieniu powoli i automatycznie wraca do pozycji wyjściowej.
05	Dyszel jest wydłużony do obsługi prowadzonej i zaprojektowany zgodnie z zasadami ergonomii dla wygodnej pracy.
06	Boczny układ napędu zmniejsza wymaganą szerokość korytarza, zapewnia mały promień skrętu i lepszą widoczność, dzięki czemu wózek sprawdza się w ciasnych przestrzeniach.
07	Wymiana bezobsługowych akumulatorów nie wymaga specjalnych narzędzi, co zwiększa wygodę.

Główne parametry techniczne

Parametr	Jednostka	CL1530JB
Charakterystyka
Agregat		Elektryczny
Obsługa		Prowadzony
Nominalny ciężar holowany	Q (t)	1.5
Środek ciężkości ładunku	c (mm)	600
Odległość od osi do czoła wideł	x (mm)	780
Rozstaw osi	y (mm)	1225
Masa własna z akumulatorem	kg	500
Koła / ogumienie
Typ kół		PU
Wymiary koła napędowego	Φ×w (mm)	Φ210×75
Rozmiar kół nośnych	Φ×w (mm)	Φ80×70
Koła dodatkowe	Φ×w (mm)	Φ115×55
Koła: przednie/tylne (x=napędowe)		1x+1/4
Rozstaw kół, strona napędu	b10 (mm)	522
Rozstaw kół, strona ładunku	b11 (mm)	410/535
Wymiary
Wolny skok	h1 (mm)	1995
Podnoszenie	h2 (mm)	0
Wysokość masztu wysuniętego	h3 (mm)	3000
Wysokość siedziska/platformy dla operatora	h4 (mm)	3452
Wysokość całkowita (z dyszlem)	h14 (mm)	700/1225
Wysokość opuszczonych wideł	h13 (mm)	86
Długość całkowita	l1 (mm)	1740
Długość do czoła wideł	l2 (mm)	590
Szerokość całkowita	b1/b2 (mm)	795
Wymiary wideł	s/e/l (mm)	60/160/1150
Szerokość wideł	b5 (mm)	570/695
Min. prześwit	m2 (mm)	26
Szerokość korytarza, paleta 1000×1200 w poprzek wideł	Ast (mm)	2245
Szerokość korytarza, paleta 800×1200 wzdłuż wideł	Ast (mm)	2185
Min. promień skrętu	Wa (mm)	1405
Osiągi
Prędkość jazdy z ładunkiem/bez ładunku	km/h	4.0/4.2
Prędkość podnoszenia z ładunkiem/bez ładunku	mm/s	85/140
Prędkość opuszczania z ładunkiem/bez ładunku	mm/s	110/90
Maksymalna zdolność pokonywania wzniesień z ładunkiem/bez ładunku	%	3/10
Hamulec roboczy		Elektromagnetyczny
Napęd
Silnik napędowy, moc 60-minutowa	kW	0.75
Moc znamionowa silnika podnoszenia przy S3 15%	kW	2.2
Napięcie/pojemność znamionowa akumulatora	V/Ah	2×12/100
Masa akumulatora	kg	2×27
Inne
Rodzaj sterowania napędem		DC
Poziom hałasu przy uchu operatora	dB(A)	≤70
Rodzaj układu kierowniczego		Mechaniczny
